全自动加药装置

自动加药装置产品文档

一、产品简介

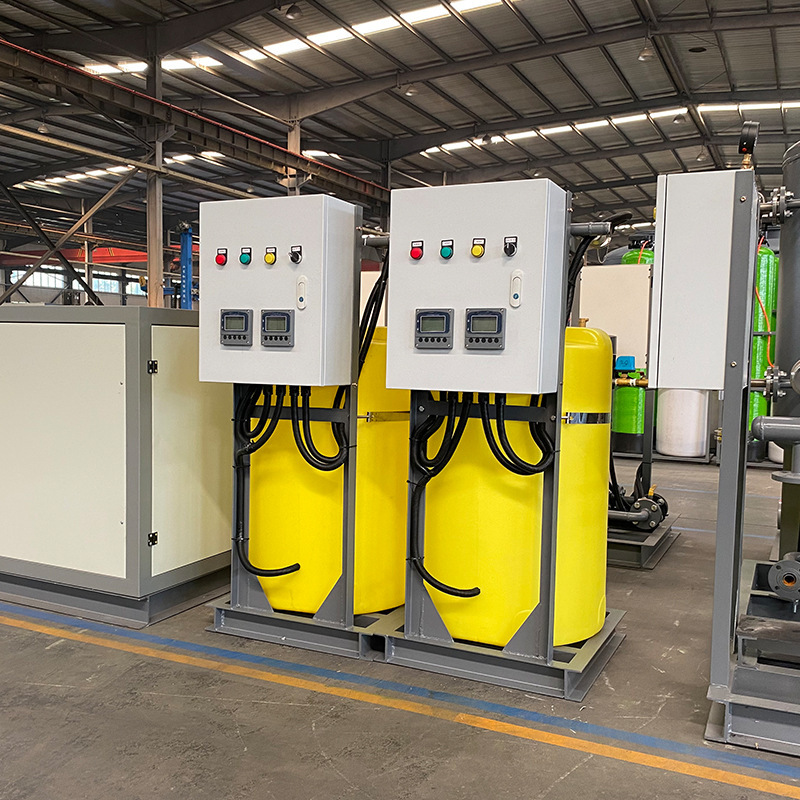

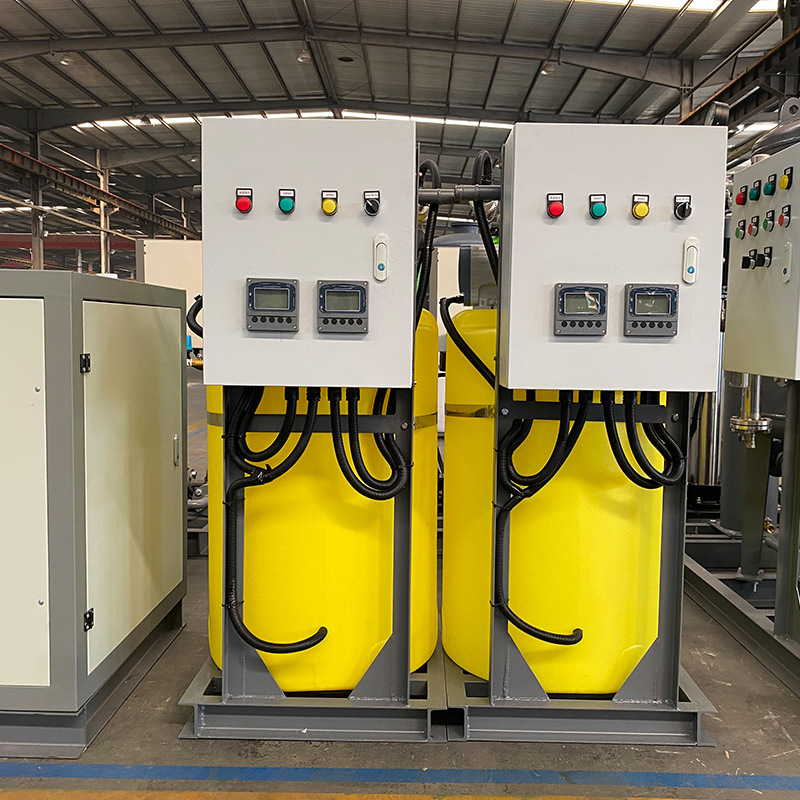

一体化加药装置，是集药剂制备与投配于一体的投药装置，由溶液搅拌桶、药剂输送泵、计量设备及操作平台组成，可向重力管道或压力管道内（如管道混合器）投药。

应用：该装置可用于各行业的给水处理及污水处理系统的药剂投配，及其他定量投药场合。

- 给水净化、污水处理过程中，用于溶解硫酸铝、明矾、碱式氯化铝、三氯化铁等混凝剂的投加。

- 其它水处理系统：酸碱中和、水质稳定、锅炉水处理；用于溶解固体氢氧化钠、氢氧化钙、苏打以及磷系等盐类化合物。

- 给水消毒时，可制备和投加消毒液。

二、产品特点

- 该加药装置体积小、重量轻，可减少加药间面积，安装快速方便。

- 桶体材质可采用碳钢、不锈钢、PE等供客户任选。

- 加药精度高、加药量可任意调节，操作简单、性能稳定。

三、工艺过程

加药装置的工艺过程

方式一：

在搅拌机桶内加入一定量的水，再加入一定量的药剂，一般按照5:1的比例配置，并搅拌使药剂充分溶解，配成一定浓度药液待用。加药剂流量的大小，可根据处理介质加药量及药液浓度计算。药液可采用计量泵或药剂泵输送到加药地点。采用计量泵时可调节计量泵的行程调节器，将其刻度整定在需要的流量上。

方式二：

配合我公司的在线自动监控系统实现在线控制。水资源在线自动监控系统对加药点后的远程传感装置（如浊度仪、余氯仪等）传回的数据进行综合分析，调节加药量，使加药剂量稳定在要求范围内，使加药过程真正成为自动、安全的过程。

设备选型依据

根据需要选择适量的溶液罐容积  V ， V  按下式计算：

V = rac{24Q imes S}{1000nX}  ( ext{L})

式中：

-  Q ：每小时需要药液流量（L/H）

-  S ：所需药液浓度

-  n ：每日溶药次数（一般每天溶1~2次）

-  X ：配药浓度，一般为5%

四、标准型号及配置

型号 类型 总容量 泵流量 泵压力 泵数量 外形尺寸(mm)

JFJY-10 一泵一桶 100L 0-10L/H 0-1.2MPa 1 500×400×1300

JFJY-20 一泵一桶 200L 0-20L/H 0-1.2MPa 1 500×400×1300

JFJY-30 一泵一桶 300L 0-30L/H 0-1.2MPa 1 800×600×1300

JFJY-40 一泵一桶 400L 0-40L/H 0-1.2MPa 1 1000×600×1500
