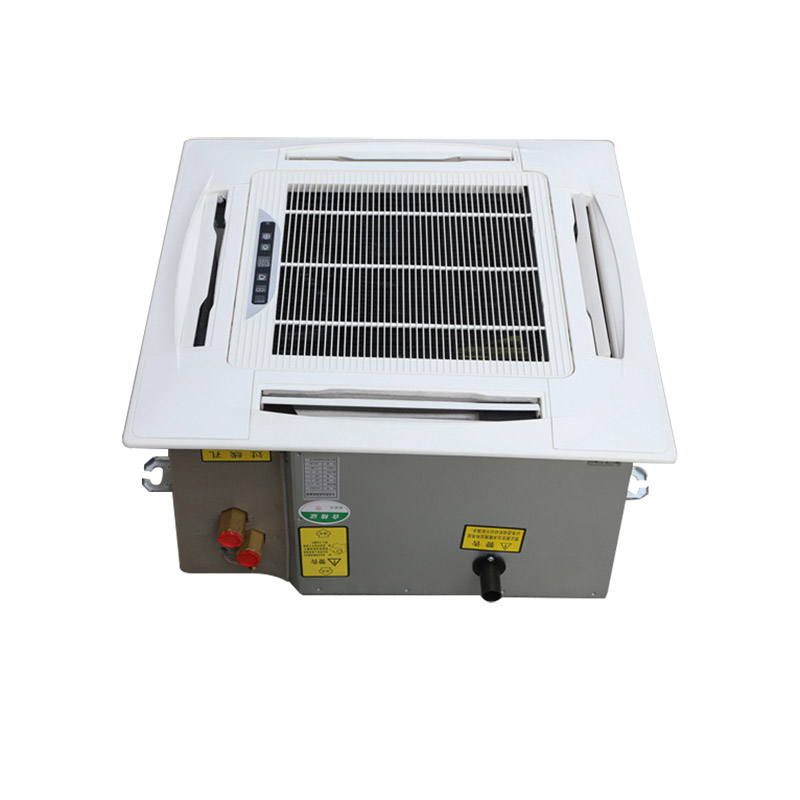

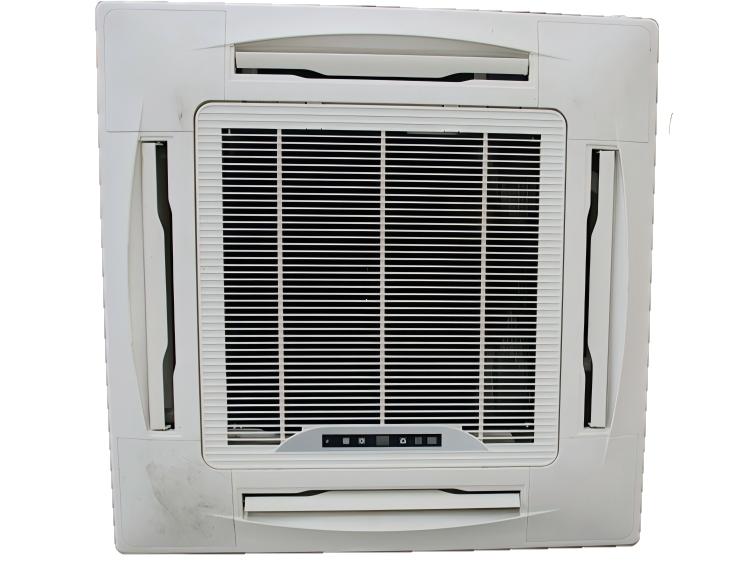

卡式明装风机盘管

盘管特点

★高性能，高效率

    表冷器采用优质高效紫铜管穿条缝开窗式铝翅片机械胀结而成，翅片表面亲水处理，风阻低，效率高。

★结构精致，坚固耐用    壳体模压成型，外观精致，强度高。(国家专利号：ZL2005 3009 2739.1)。

★运转安全，节能

    电机具有发热断电保护装置，采用日本进口NSK轴承，无需加注润滑油。风机三档调速，可根据客户需求设定。

★工艺先进，噪音低

    风机叶轮整体无焊接点，轮框套圈紧密组合永不变形，既降低了机组的噪声，又钱有效的保证机组长期稳定的运转。

★调整容易，维护方便

    机组人性化设计，并且用户可轻松进行维护、维修，机组过滤网可随时进行清洗。

安装维护使用说明：

1、机组安装：

    ◆在搬运过程中应小心轻放，不得手执叶轮或蜗壳来移动机组。

    ◆注意保持机组各部件完整无损，并防止异物进入蜗壳或表冷器内。

    ◆机组主体须水平设置，否则会影响冷凝水的排泄而导致漏水。

    ◆机组只可承受本身重量，不能承受水管等其它外力。安装位置要留有足够的维修间。

2、管路配置：

    ◆水流方向下进上出，进出水管应采用挠性连接。作业时切忌用力过猛。

    ◆进出水管、冷凝水管及阀门均须作严格的防露施工。同时要对保温材料进行认真的端部处理，以免冷凝水渗透到保 温材料的内部。

3、电气接线：

    ◆电源：220V±10%，50Hz。

    ◆机组接线时请严格按照电气原理图进行，在错误的接线状态下运行机组，会损坏电机。

    ◆严禁多台机组共用一个开关或高中低三档任两档接在同一根线上，否则将会出现以下情况：

    A、产生内部回路电流，电机温度升高负荷增加从而烧毁电机。B、当一台电机烧毁后，继而烧毁其它并联电机。C、电机转速不正常。

4、供水要求：

    ◆机组夏季运行供冷水温不低于5℃，冬季供热水温不高于800C，且要求水质清洁软化。禁止使用蒸汽及85qC似上的热水，否则送风温度过高，将会导致故障和危害。

    ◆机组长期停用时，盘管内应充满水，以减少管路的腐蚀。

    ◆在夏季系统运行时如风机盘管机组停用，水循环应自动停止，否则将有可能出现冷凝水外滴。在夏季系统运行时如风机盘管机组停用，水循环应自动停止，否则将有可能出现冷凝水外滴。

5、注意事项：

    ◆机组首次运行及冷热转换前需开启放气阀，将管路内空气排

    净，否则会影响传热效果。

    ◆明装盘管外壳系喷塑件，切忌用稀料或汽油进行清洗。

    ◆机组启动时，调节最好从高档启动再进行其它档次选择。

    ◆在超出右表所列条件时，机组可能会凝露，此时应将水温提高或将水量调小。

6、使用维护：

    ◆表冷器和过滤网要定期清洁，以利风路畅通，保证换热效率。

卡式风机盘管主要优点

1、采用高效铝翅片式换热配置低噪声风机，强化换热，使换热器发挥出了最大传热效能；

2、精密的设计，使盘管的左、右式可任意选择订货。如用户需要，可另配制自动温度控制装置，对被控场所进行恒温控制；（温控装置另行订货）

3、电机为节能固定分相电容电机，轴承为进口高精度优质钢球轴承，能自动润滑，电机轴均经调质与硬铬特殊处理，经久耐用，固定处易于拆装。电机引出线均采用金属软管保护，符合国家标准；

4、普通盘管出风口静压为0-12Pa，余压型出风口静压为30Pa（或≤50Pa），代号为H；

5、水盘及保温采用模压成型，整理胶粘工艺，坚固耐用无焊痕，外形美观轻巧，不结露、滴水；明装盘管采用上海宝钢生产生产的优质板材，表面经喷塑处理，暗装盘管采用镀锌板或耐指纹板；

     6、盘管材料选用优质无缝紫铜管串波纹铝翅片经液压或机械胀管制成，盘管箱体内用吸音保温材料粘贴，铜管交错排列，具有极高的传热性能和极低的空气阻力。
